Re: clignotant

bp a formulé ce lundi :

Bonjour tout le monde
>
j'ai trouvé des schemas de platine de clignotant  mais la seuele possibilité est de faire clignoter  plus ou moins vite une ou 2 diodes
>
je cherche un schema qui permet de fixer la durée de l'allumage de la ou les diodes  et aussi le temps entre deux allumages
>
Je n'ai pas trouvé, si vous avez ça je suis preneur
>
a) en petites led pour l'eclairage vélo
b) en grosse Led de puissance pour le paramoteur
>
Autant faire les deux ensemble  !!!
>

Voici donc un *brouillon* à base de 555
R1 et R2 sont deux potentiomètres, la valeur R1+R2 joue sur le temps éteind, la valeur R2 sur le temps allumé, il faut donc jouer sur les deux pour obtenir ce que l'on veut, quelques variations:

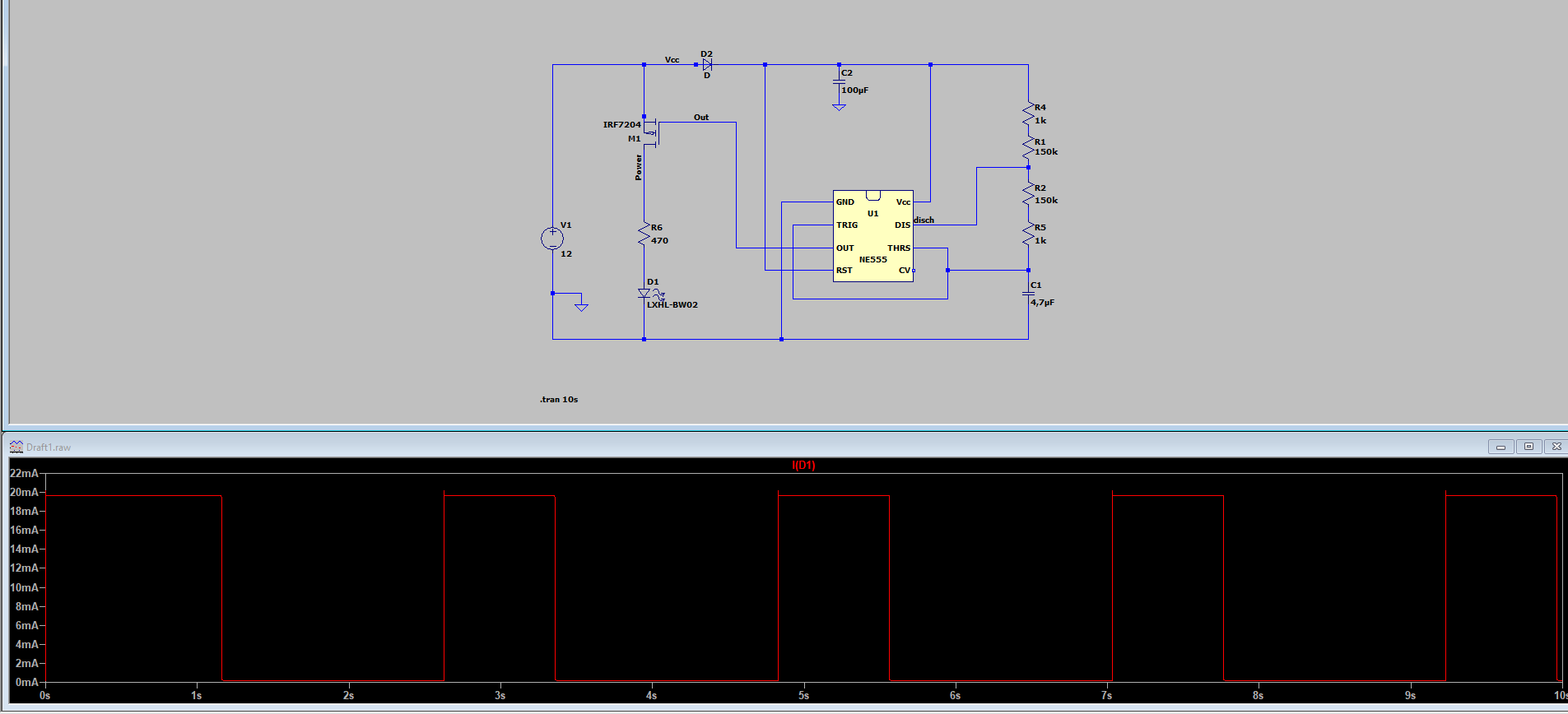

https://www.cjoint.com/doc/22_12/LLioB35DAYO_1.png

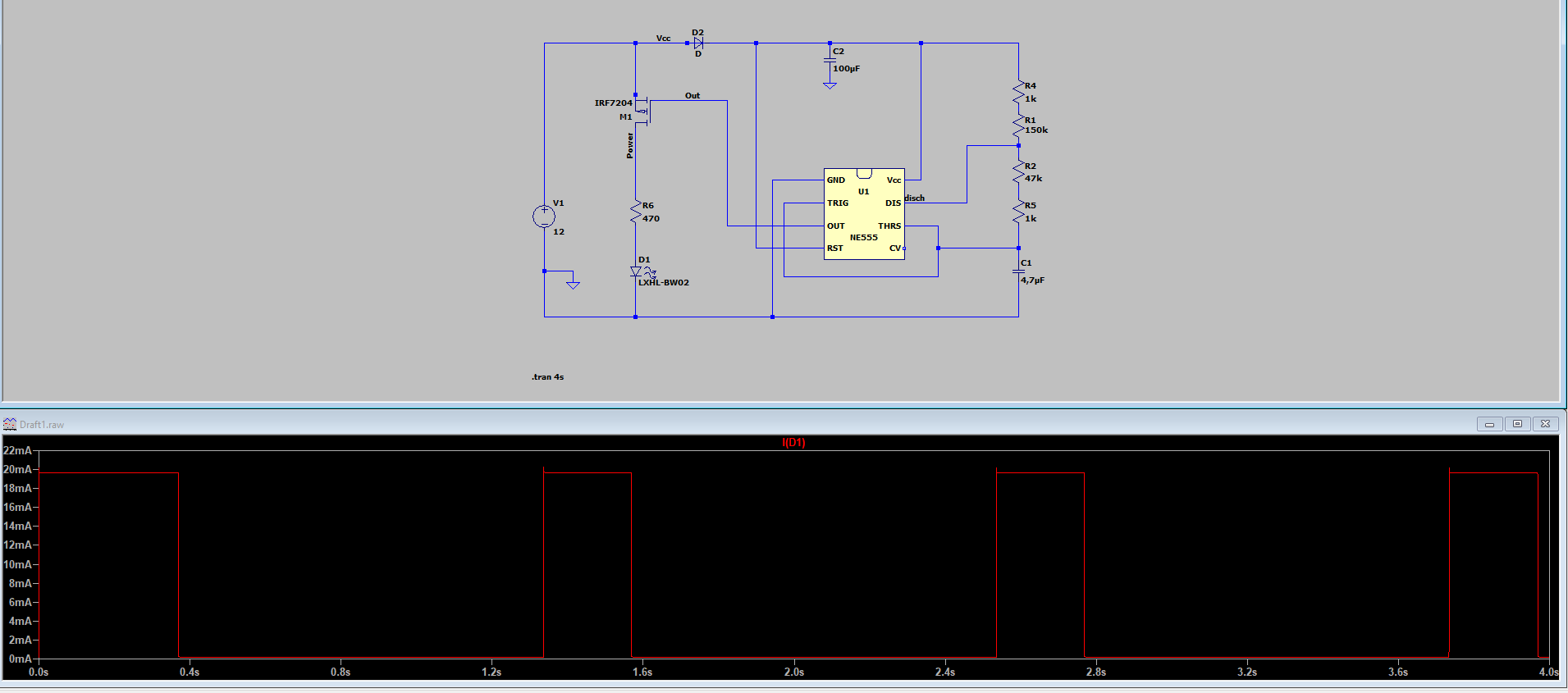

https://www.cjoint.com/doc/22_12/LLioDdKImaO_2.png

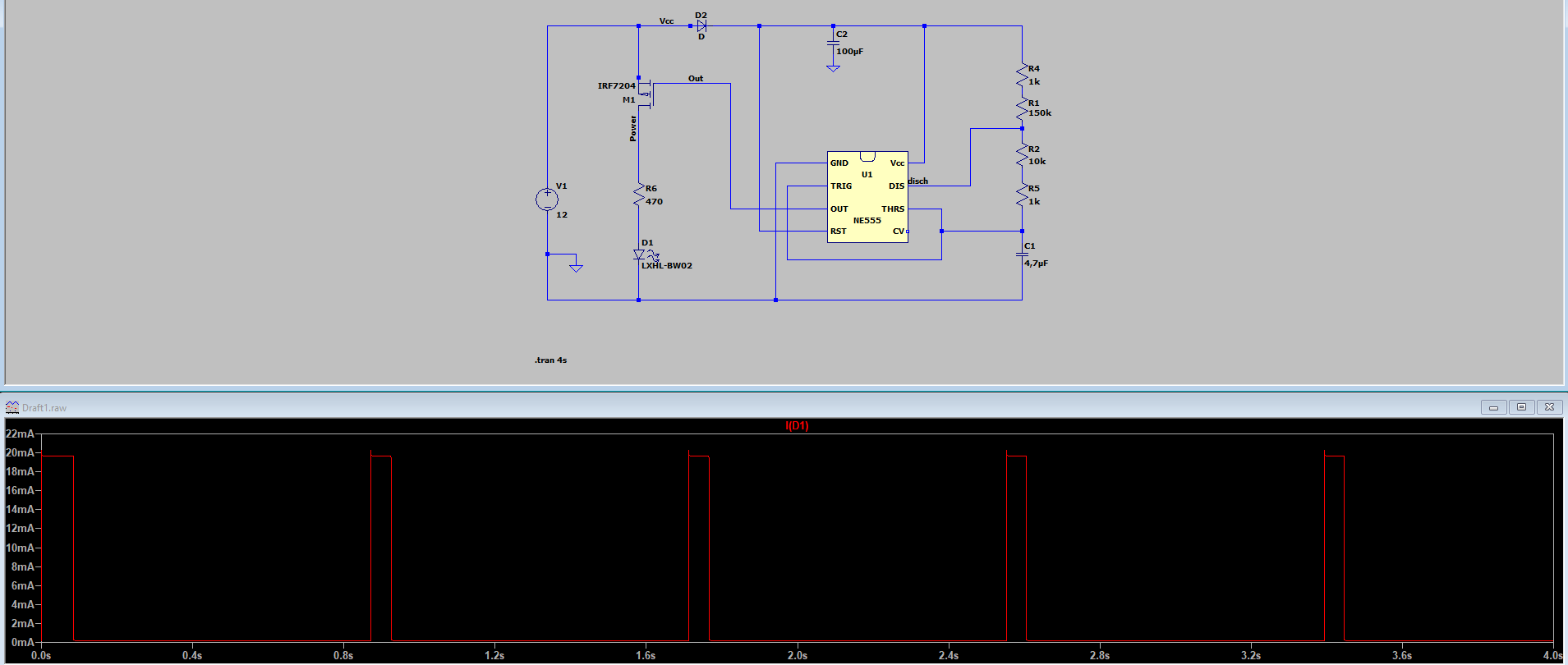

https://www.cjoint.com/doc/22_12/LLioDHQMwAO_3.png

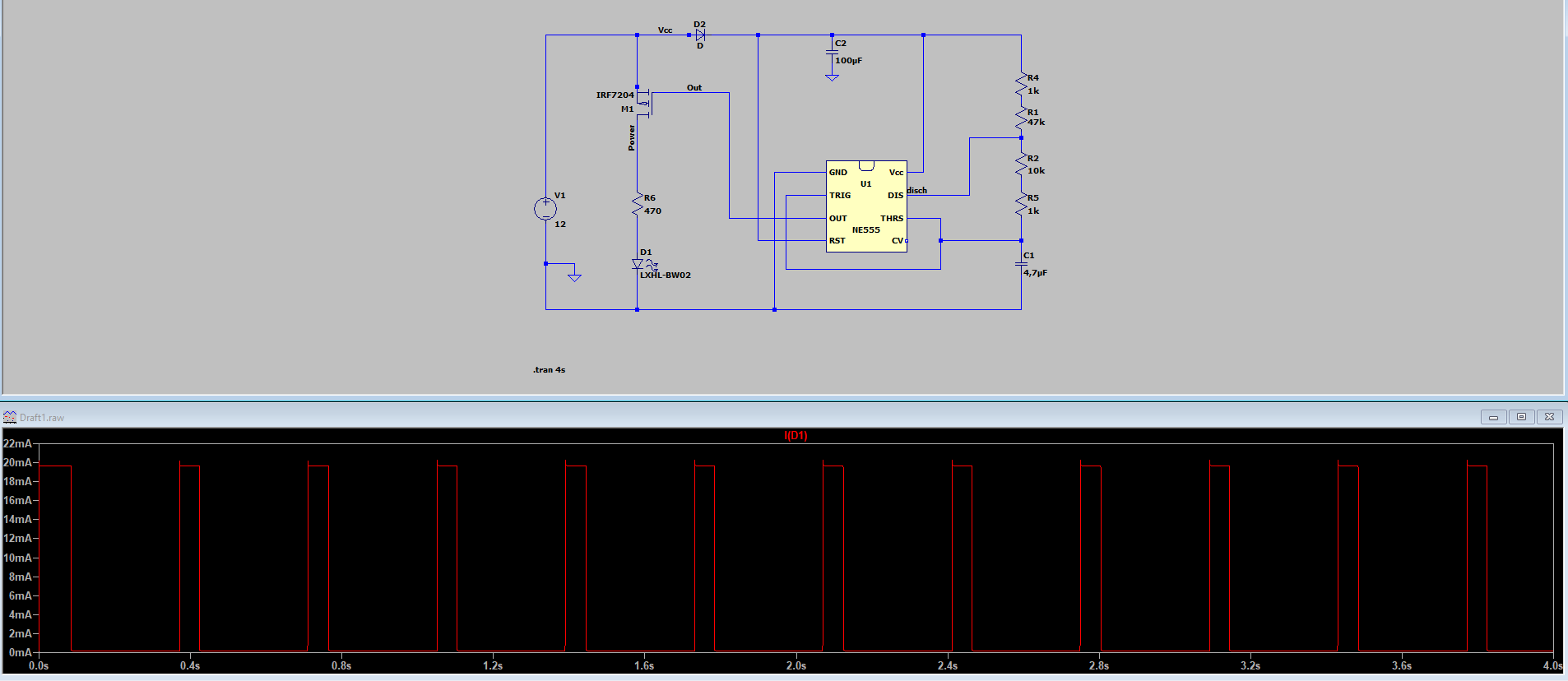

https://www.cjoint.com/doc/22_12/LLioEaBm55O_4.png
et pour finir avec R2 à minima on est quasi sur de l'impulsion:

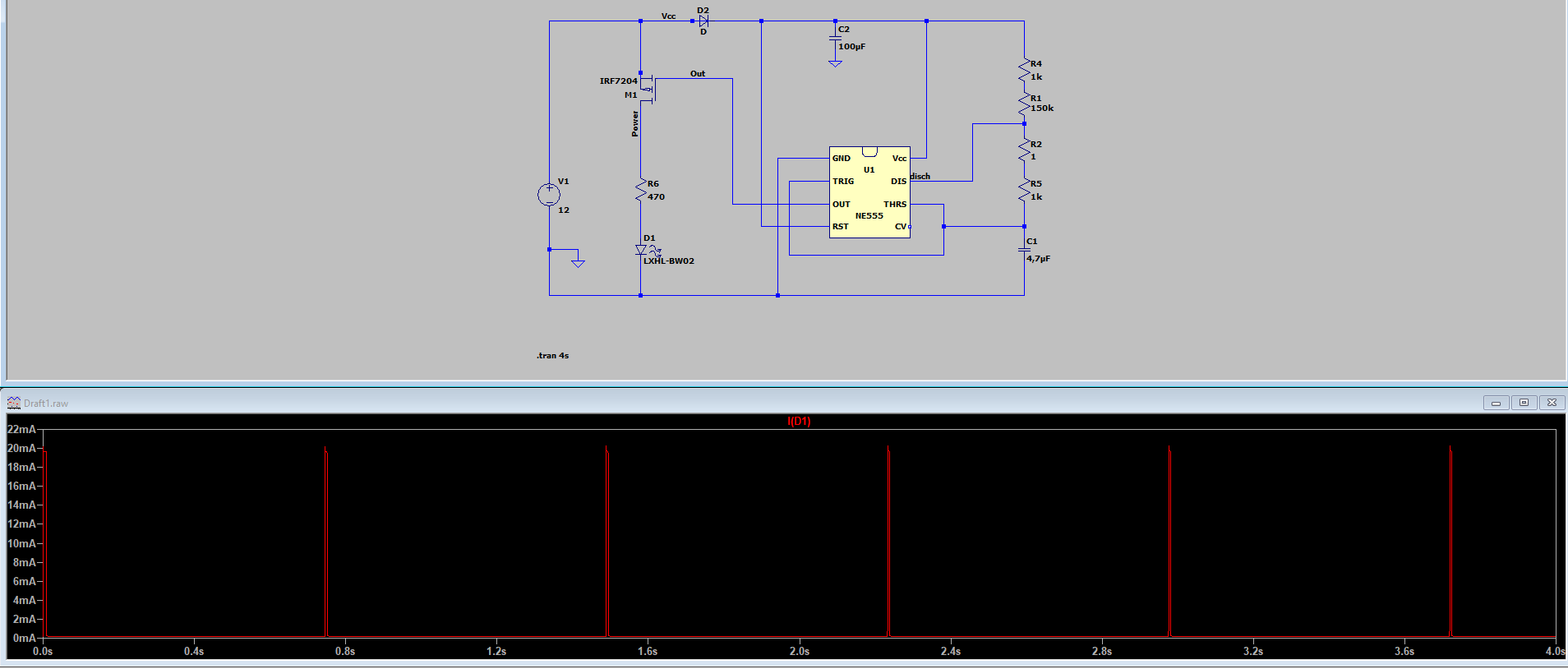

https://www.cjoint.com/doc/22_12/LLioEsLC7JO_5.png
La sortie commutée est entre power et la masse, R6 et D1 sont donc ici la charge de test.
D2 permet de conserver le fonctionnement régulier même en cas d'alimentaiton fortement perturbée, et peut donc être enlevée si ce n'est pas le cas.
A+
